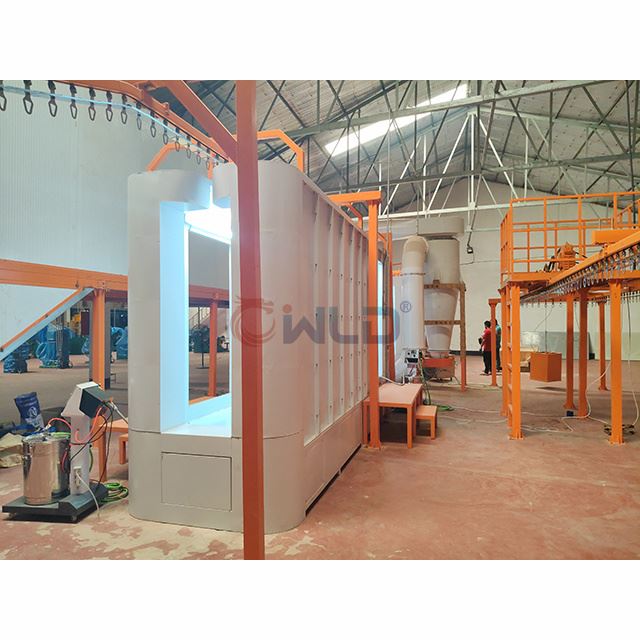

Líne Uathoibríoch Cumhdach Púdar Leictreastatach Le Córas Athchúrsála Púdar

Má tá suim agat sa líne sciath púdar leictreastatach uathoibríoch le córas athchúrsála púdar, déan saor in aisce do threalamh cáilíochta agus marthanach a dhéantar sa tSín lenár mhonarcha a cheannach. Táimid ar cheann de na monaróirí agus soláthraithe mboth péint spraeála tosaigh agus gairmiúla sa tSín. Táimid i gcónaí ar do sheirbhís.

Réamhrá Oighinn Liúchta: Úsáideann an oigheann dearadh cineál droichead lasnairde chun úsáid spáis ceardlainne a bharrfheabhsú. Tá sé faoi thiomáint ag dóire gáis, agus scaipeann lucht leanúna an t-aer laistigh den oigheann go dtí an seomra dócháin, rud a ardaíonn an teocht inmheánach. Cuireann an chumraíocht teasa cúrsaíochta inmheánaigh seo go mór le héifeachtúlacht fuinnimh, cinntíonn sé dáileadh teocht aonfhoirmeach ar fud an oigheann, agus feabhsaíonn sé rátaí toraidh táirgí.

Cochall bailithe gáis dramhaíola: Tá an cochall bailithe gáis dramhaíola déanta as leathán cruach ghalbhánuithe, ina bhfuil sraith amháin inlet agus sraith oscailtí asraonta amháin don fhoirnéis.

Seomra dócháin: Tá línéar istigh sa seomra dócháin déanta as plátaí cruach dhosmálta ard-teocht resistant, le ciseal inslithe 150 mm tiubh, rud a chinntíonn marthanacht agus feidhmíocht inslithe theirmigh eisceachtúil.

Foscríbhinn ón Seomra Dócháin

iatán comhlacht foirnéise

Nóta: Ní chuimsíonn an trealamh soláthar uisce/draenáil, soláthar aeir/eastóscadh, soláthar cumhachta, nó oibreacha innealtóireachta sibhialta.

II. Seomra brataithe púdar (scagaire-leatháin chruaiche ghalbhánuithe den chineál eiliminte)

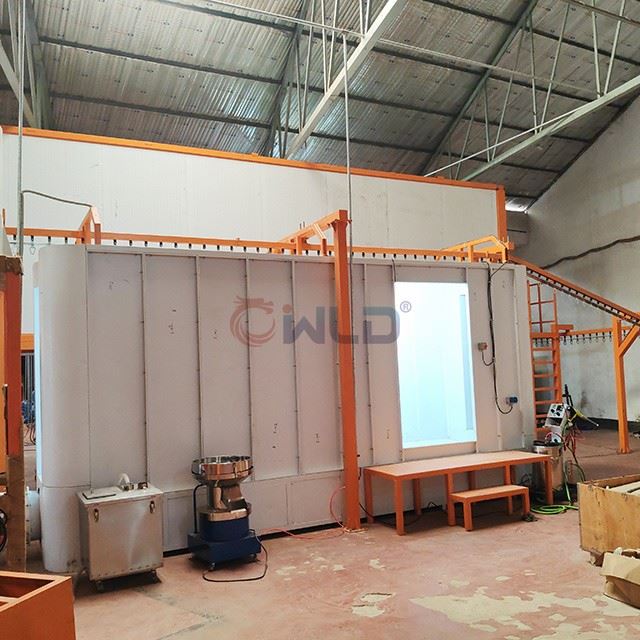

Réamhrá do bhoth sciath púdar: Both brataithe púdar pláta cruach ghalbhánuithe, déanta as leatháin chruach ghalbhánuithe atá lúbtha agus ansin faoi réir cóireála sciath púdar; deartha le haghaidh éifeachtúlachta costais agus marthanachta.

Eilimint scagaire: Eilimint scagaire brataithe allmhairithe le feidhmíocht scagacháin púdar eisceachtúil, ag laghdú na rioscaí sláinte a bhaineann le púdair mhín do dhaoine.

Aguisín: Seomra Spraeála Púdar

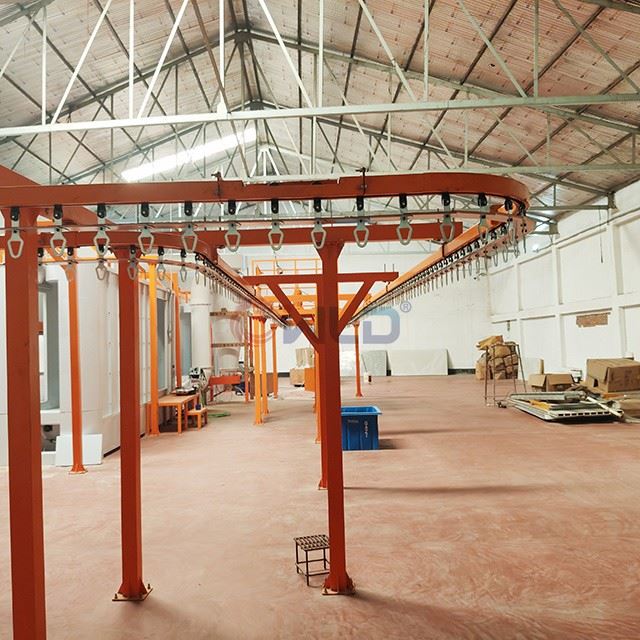

III. Córas Iompraíochta

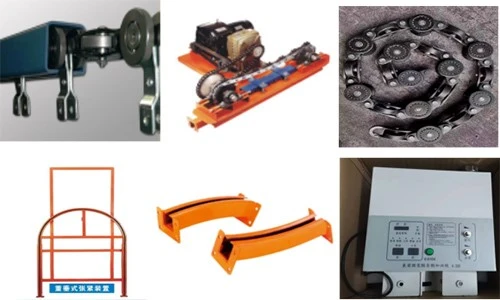

Is éard atá sa trealamh iompair go príomha ná aonad tiomána leictreach, meicníocht teannas frith-mheáchan, slabhraí, rianta, rianta cuartha, rianta teileascópacha, rianta iniúchta, tacaí, córas rialaithe leictreachais, agus feiste cosanta ró-ualaithe uathoibríoch.

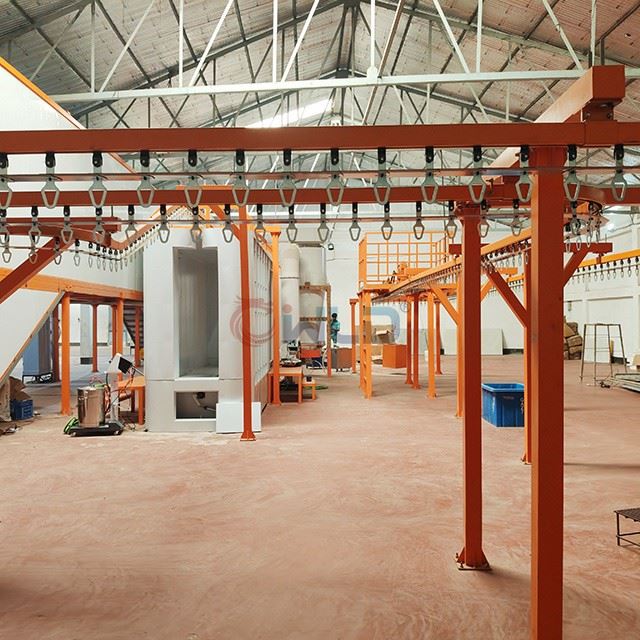

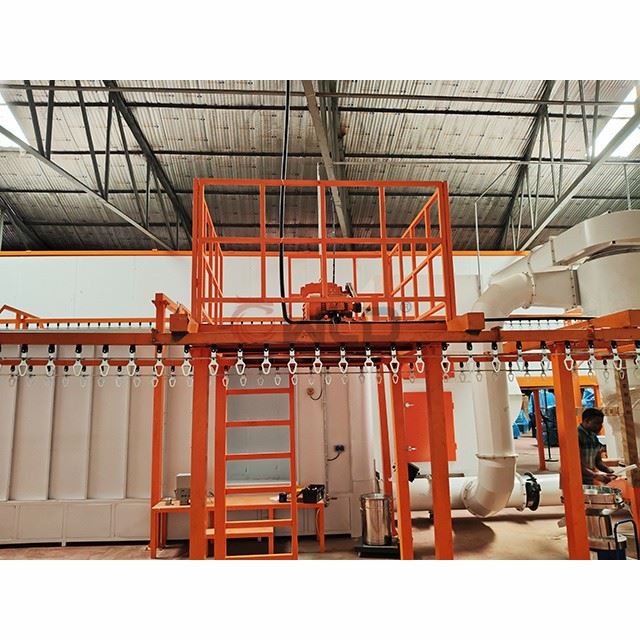

Tá an slabhra iompair tromshaothair ar fionraí de chuid Cineál 250 in úsáid, agus cumas ardaithe aon phointe amháin de 100 kg; tá sraith amháin aonad tiomána leictrigh (Vmax ≈ 0–6 m/nim) suiteáilte. Tá an gléas teannas feistithe le lasc cosanta teorainn díláithrithe chun oibriú rianúil an líne iompair ar fad a chinntiú. Tá lasca stad éigeandála suiteáilte ar feadh na líne iompair ar fad laistigh dá limistéar oibriúcháin, agus ionchorpraíonn an córas tiomána cosaintí sábháilteachta meicniúla agus leictreacha araon.

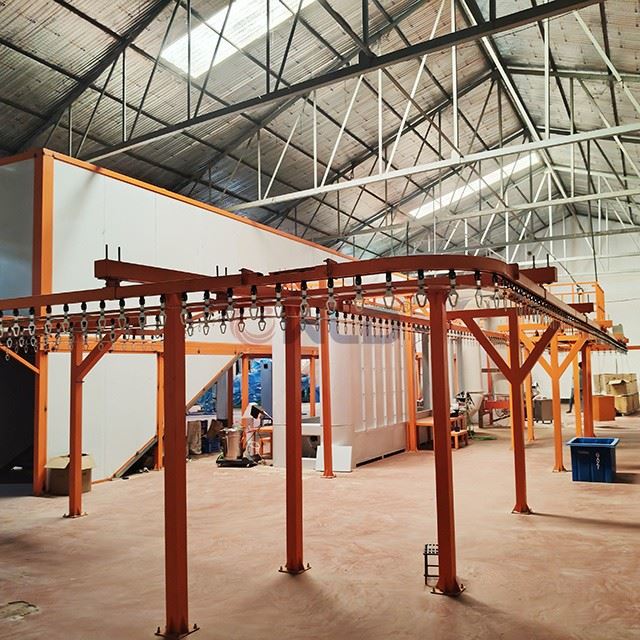

Fráma tacaíochta rian slabhra: tógtha as feadánra cearnach cruach carbóin 100 × 100 mm, críochnaithe le sciath péint.

I gcás réimsí atá faoi réir caitheamh suntasach-cosúil le uilleann, pointí ardaithe, uillinn riain, agus cóimeáil rian meicníochtaí ardaithe-cuirfear cóireáil charbaithe i bhfeidhm chun cruas a mhéadú sna réigiúin seo, rud a fheabhsóidh friotaíocht caitheamh agus síneadh a chur le saol seirbhíse.

Sceideal Iompair

IV. Sonraíochtaí Rialaithe Leictreach

Tá an córas rialaithe trealaimh ar fad comhdhéanta den chomh-aireachta dáileadh cumhachta, an príomhchonsól rialaithe, na caibinéid rialaithe cúnta, agus an sreangú, i measc comhpháirteanna eile;

Úsáideann córais rialaithe teochta éagsúla uirlisí aláraim taispeána digiteacha. Tá na caibinéid rialaithe agus na consóil oibríochta suiteáilte in -suímh oiriúnacha, agus na caibinéid agus na consóil suite os cionn trinsí cábla; nasctar an sreangú idir na consóil trí na trinsí cábla seo. Tá oibríocht tosaithe/stad ag baint leis an gcóras rialaithe agus cuimsíonn sé comharthaí rabhaidh inchloiste agus amhairc do chéimeanna tosaithe agus múchta, ag cinntiú nach bhfuil aon phíosaí oibre i láthair le linn tosaithe, múchta nó nuair a bhíonn siad ag oibriú faoi choinníollacha sábháilteachta meaisín daonna. Comhlíonann na caibinéid rialaithe trealaimh na dearaí modúlacha caighdeánacha náisiúnta, tá taobh amuigh brataithe le púdar leictreastatach orthu, agus tá soicéid soilsithe agus cothabhála chomh maith le lucht leanúna fuaraithe feistithe orthu. Laistigh de na caibinéid, tá an sreangú le haghaidh ciorcaid AC, DC, voltas ard agus íseal-voltais códaithe de réir na gcaighdeán náisiúnta.

Úsáideann príomhchiorcad an mhótair sa chóras rialaithe leictreonaigh comhpháirteanna traidisiúnta-scoradáin chiorcaid, teagmhálaithe, agus athsheachadáin teirmeach-chun cosaint a sholáthar in aghaidh gearrchiorcaid, ró-ualaí agus teipeanna céime.

Fostaíonn an córas rialaithe teochta rialtóir teochta digiteach, ag baint úsáide as teirmeachúpla mar an braiteoir teochta chun cruinneas tomhais teocht ard agus feidhmíocht rialaithe cobhsaí a chinntiú. Úsáideann an córas rialaithe dóire an rialtóir teochta seo freisin, a bhfuil tréithe féintiúnála P{1}paraiméadar ID{-agus cumas rialaithe uathoibríoch PID ann. Trí bhearta deartha cuí sa chóras dóire agus sa chuaird rialaithe teochta araon, tá an córas feistithe le feidhmiúlacht rialaithe PID, rud a chuireann feabhas ar a fheidhmíocht rialaithe teochta.

Tá leagan amach réasúnach ag an gcomh-aireachta rialaithe leictreachais, comhpháirteanna inmheánacha eagraithe go néata, lipéadú soiléir, agus spás inmheánach cuimsithí. Faightear na comhpháirteanna ríthábhachtacha go léir ó mhonaróirí clúiteacha intíre agus idirnáisiúnta, agus tá na comhpháirteanna leictreacha go léir a tháirgtear sa bhaile ina dtáirgí ardchaighdeáin ó phríomh-mhonaróirí atá aitheanta go náisiúnta. Úsáideann an comh-aireachta táirgí atá tíosach ar fhuinneamh freisin agus cinntíonn sí soláthar éasca le haghaidh cothabhála amach anseo.

Cineál lasc AIR/AS 1

Rialaitheoir teochta digiteach: úsáidtear aonad amháin in aghaidh na foirnéise chun príomhtheocht na foirnéise a rialáil.

Dearadh neamhchaighdeánach de chaibinéad rialaithe leictreachais i gcumraíocht GGD.

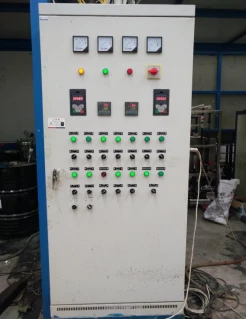

Léaráid scéimreach den bhosca rialaithe leictreach ceart (íomhá tagartha)

Úsáideann príomhchiorcad mótair an chórais rialaithe leictreonaigh comhpháirteanna traidisiúnta-scoradáin chiorcaid, teagmhálaithe, agus athsheachadáin teirmeach-chun cosaint a sholáthar in aghaidh gearrchiorcaid, ró-ualaí agus teipeanna céime. I gcás mótair a bhfuil cumhacht rátáilte acu ar mó é ná 7.5 kW, glactar le modh tosaithe Y-Δ, agus cuirtear meicníochtaí comhghlasála i bhfeidhm idir na modhanna tosaithe Y agus Δ.

Tá leagan amach dea-eagraithe, socrú inmheánach glan agus lipéadú soiléir ar an gcomh-aireachta rialaithe leictreachais. Tá na comhpháirteanna ríthábhachtacha go léir comhdhéanta de-táirgí ardchaighdeáin ó bhrandaí a bhfuil cáil idirnáisiúnta orthu, agus is táirgí den scoth iad comhpháirteanna leictreacha baile ó phríomh-mhonaróirí atá aitheanta go náisiúnta, a ionchorpraíonn-réitigh atá tíosach ar fhuinneamh agus a chinntíonn soláthar éasca le haghaidh cothabhála amach anseo.

Úsáidtear cumraíocht rialaithe a úsáideann scáileán tadhaill Mitsubishi agus Mitsubishi PLC.

Úsáideann príomh-chomhpháirteanna leictreacha brandaí a bhfuil cáil idirnáisiúnta orthu mar Schneider agus Omron.

Cóireáil crua-earraí péinteáilte don chomh-aireachta rialaithe leictreach, ag cinntiú cuma taitneamhach agus gairmiúil ó thaobh aeistéitiúil.

Is éard atá sa chóras rialaithe leictreach go príomha ná seomra péinteála spraeála, oigheann thriomú, oigheann bácála ardteochta, agus córas rialaithe slabhra iompair.

Tá gach ciorcad rialaithe oibríochta mótair feistithe le comhpháirteanna cosanta cuí, amhail scoradáin chiorcaid ísealvoltais agus athsheachadáin teirmeacha, chun cosaint ghearrchiorcaid agus ró-ualaithe a sholáthar don mhótar. Le linn gnáthoibriú, tá solas táscaire glas soilsithe; i gcás locht, cuirtear aláraim inchloiste agus amhairc i ngníomh. Is éard atá i bpríomhchomhpháirteanna leictreacha an chórais rialaithe ná táirgí ardchaighdeáin ó mhonaróirí intíre agus idirnáisiúnta, chomh maith le brandaí aitheanta ó Shino-chomhfhiontair eachtracha.

Aguisín (Is chun críocha tagartha amháin atá na comhpháirteanna agus na brandaí atá liostaithe anseo; ní úsáidtear gach comhpháirt i ngach tionscadal ar leith)
